随着电化学传感器技术的发展，万物互联时代的到来，市场对于相关检测产品小型化、数字智能化的需求也愈发显著。作为单芯片解决方案，信号链集成内置诊断功能将使传感器被更广泛地使用，同时提高准确性，延长传感器寿命，降低维护成本。

本文引用地址：http://www.eepw.com.cn/article/202008/416783.htm

技术型分销商Excelpoint世健公司的工程师Ethan Li推荐了ADI一款集成化学传感器接口的精密模拟微控制器ADuCM355。他详细阐述了ADuCM355气体检测方案与传统方案相比的优势，以及设计中的注意点和相关开发资源。

ADuCM355 SOC片上系统的架构与特性

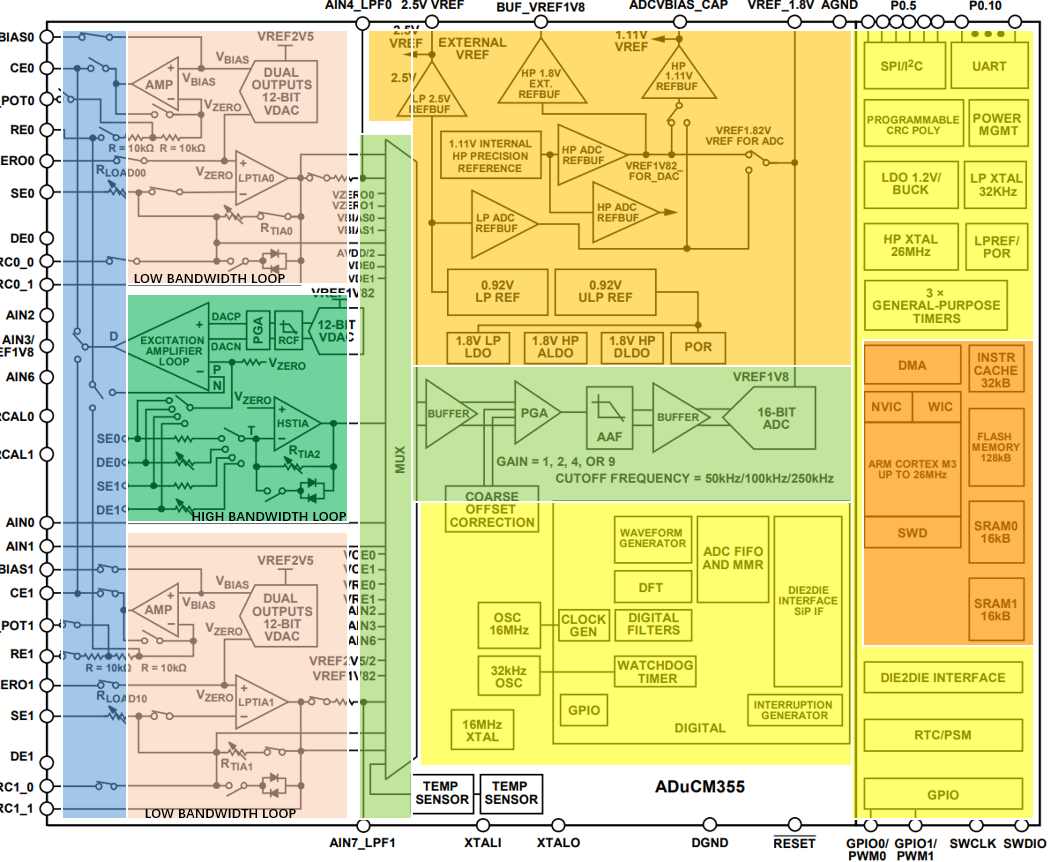

图1 ADUCM355片内架构图

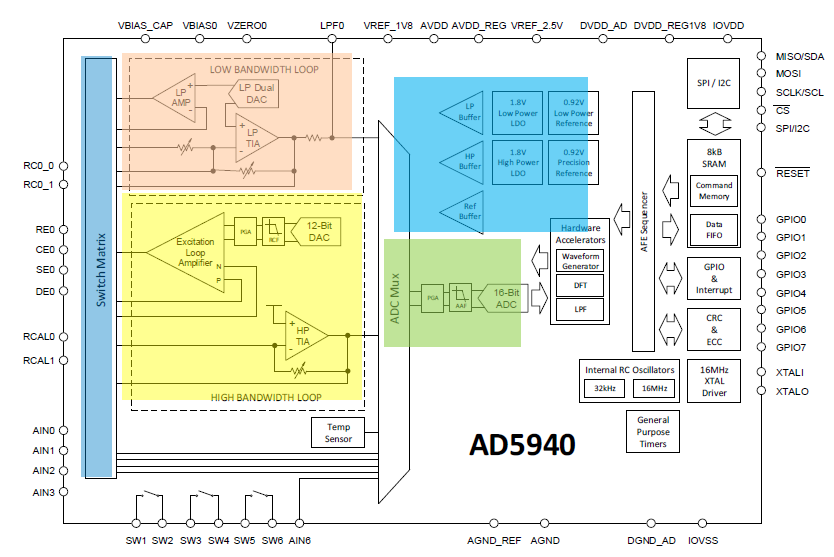

图2 ADuCM355 AFE DIE≈AD5940/1

如图1所示ADuCM355的结构架构图，实际是=两个DIE封装的技术架构，DIE1≈模拟前端AD5940/1，DIE2=MCU=ADUCM3029。

如图2，ADucM355 AFE的功能框图架构与AD594X一样。但ADuCM355模拟资源较AD594X会多一些。

√   ADuCM355 AFE模拟前端

●   LOW BANDWIDTH LOOP 低带宽回路

   ◎   两个双通道输出电压DAC

   ◎   两个低功耗、低噪声放大器（AD594X=1个）

   ◎   两个低功耗、低噪声TIA（AD594X=1个）

   ◎   可编程负载和增益电阻

●   HIGH BANDWIDTH LOOP 高带宽回路

   ◎   1个高速12位电压DAC

   ◎   1个用于阻抗测量的高速TIA

   ◎   输出上的可编程增益放大器

   ◎   阻抗测量范围：<1 Ω至10 MΩ， 0.016 Hz至200,000 Hz

●   模拟输入/输出

   ◎   16 位、400 kSPS ADC 电压

   ◎   内部和外部电流和电压通道

   ◎   超低泄漏开关矩阵和输入多路复用器

   ◎   输入缓冲器，PGA

●   2.5 V 和 1.82 V 片内精密基准电压源

●   模拟硬件加速器

   ◎   数字波形发生器

   ◎   DFT 和数字滤波器

●   内部温度传感器，±2°C精度

√   微处理器

●   26 MHz Arm Cortex-M3处理器

●   串行线端口支持代码下载和调试

●   128 kB闪存/64 kB SRAM

●   UART、I2C和SPI串行输入/输出

●   最多17个GPIO引脚

●   通用、唤醒和看门狗定时器

ADuCM355气体检测SOC方案优势
